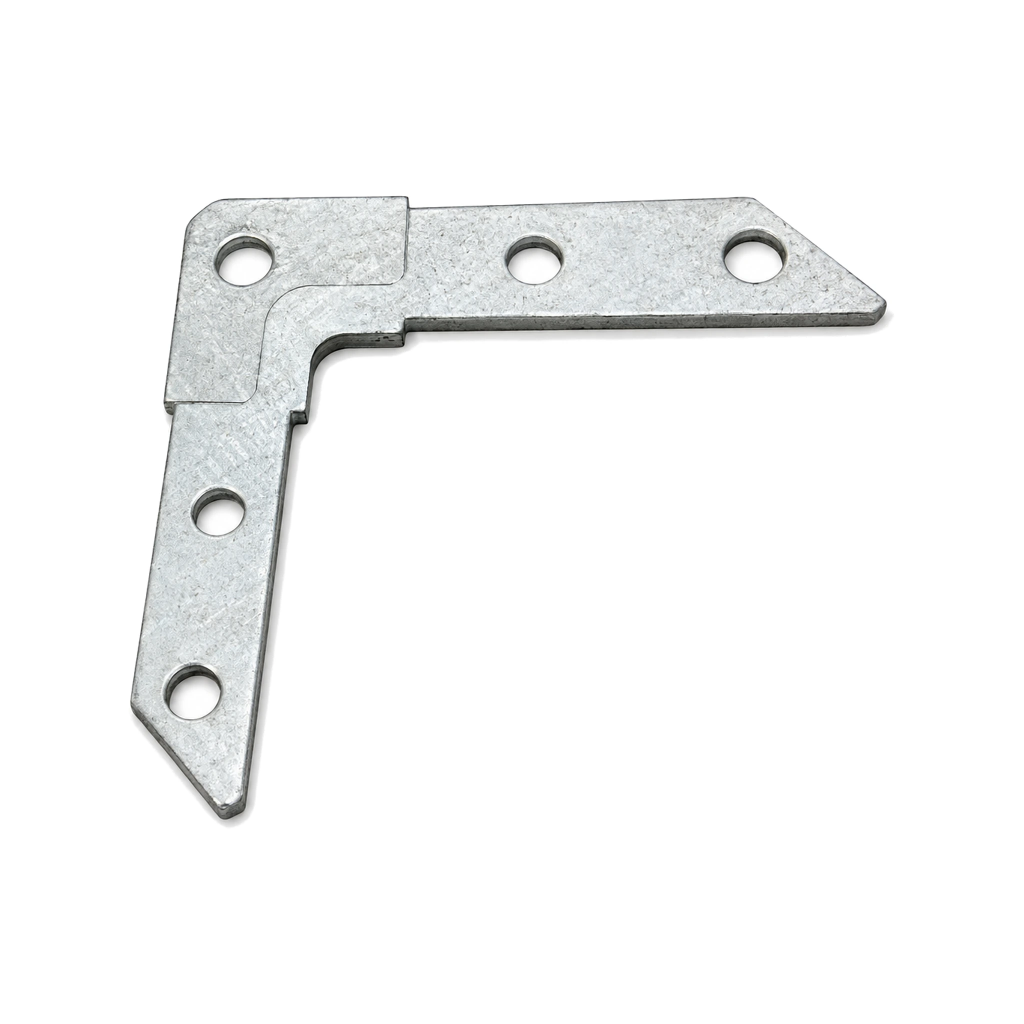

Уголок монтажный №20 (95х18х3 мм)
Уголок монтажный №20 (95х18х3 мм)
Монтажный уголок №20 применяется при изготовлении фланцевых рамок прямоугольных воздуховодов и фасонных изделий. Уголок устанавливается в концы соседних отрезков монтажной шины и формирует прямой угол рамки.
Изделие изготовлено из оцинкованной стали. Размер уголка составляет 95х18х3 мм. Этот типоразмер совместим с монтажной шиной №20 и обычно применяется при изготовлении фланцев воздуховодов со стороной менее 1000 мм. Окончательный вариант фланцевой системы выбирают с учётом размеров воздуховода и требований проекта.
Для изготовления рамки монтажную шину нарезают по размерам сторон воздуховода. Уголки устанавливают в концы профилей, после чего собранную рамку проверяют по диагоналям и закрепляют на торце воздуховода.
При соединении секций между ответными фланцами укладывают уплотнительную ленту. Затем соединение стягивают крепёжными элементами и при необходимости дополнительно усиливают монтажными скобами.
Основные характеристики:
- тип — №20;
- размер — 95х18х3 мм;
- материал — оцинкованная сталь;
- назначение — сборка фланцевых рамок;
- применение — прямоугольные воздуховоды и фасонные изделия;
- совместимая монтажная шина — №20;
- единица продажи — штука.
Уголок 95х18х3 мм отличается от уголка 65х18х2,5 мм длиной и толщиной. Уголок 105х27х3 мм относится уже к системе №30. Эти исполнения не следует считать взаимозаменяемыми.
