Диффузоры

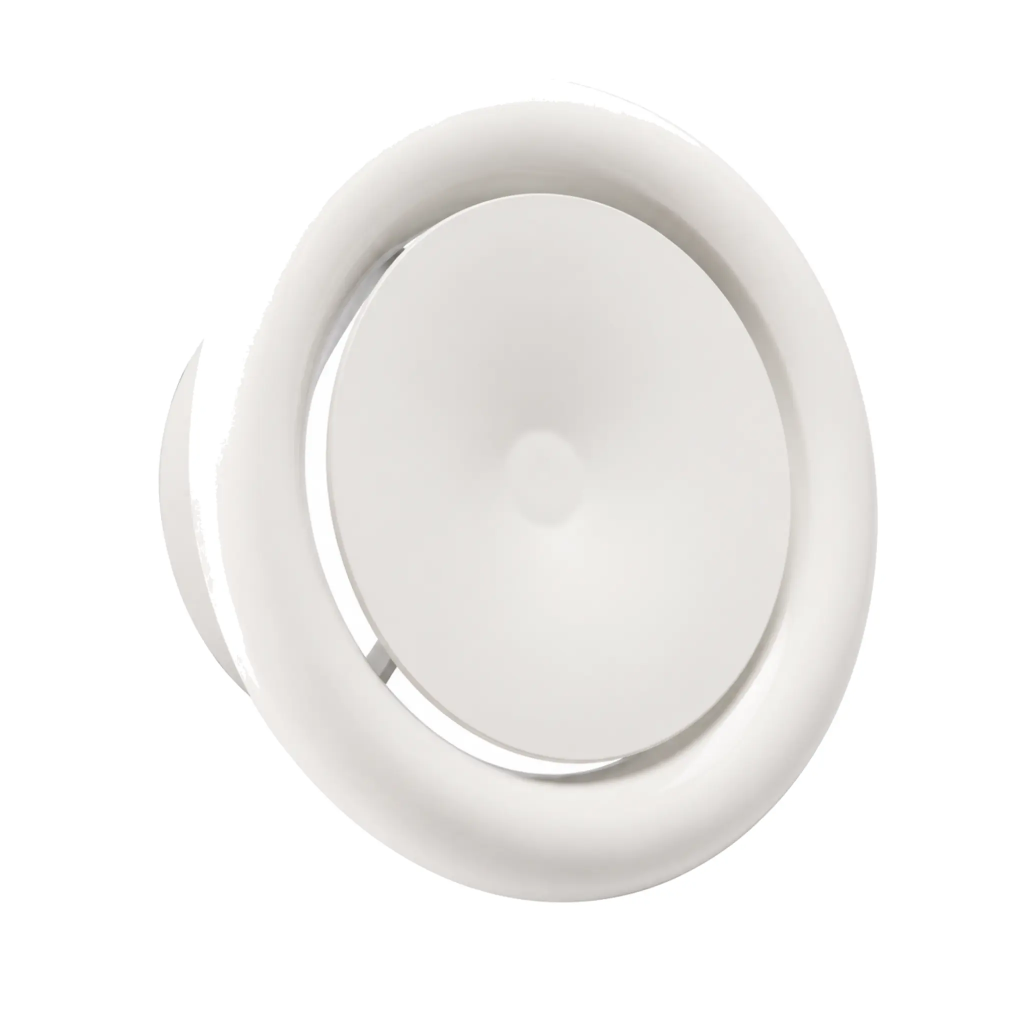

Приточный металлический диффузор DVS-P
Диффузор DVS-P предназначен для подачи воздуха из круглого воздуховода в помещение. Он применяется как конечный воздухораспределительный элемент в приточных системах вентиляции и кондиционирования.
Корпус диффузора изготовлен из листовой стали и окрашен в белый цвет RAL 9010. Круглая форма и нейтральное цветовое исполнение позволяют устанавливать изделие на потолках и других светлых поверхностях.
В центральной части расположен поворотный регулировочный диск. При его вращении изменяется ширина кольцевого зазора, благодаря чему можно настраивать объём поступающего воздуха и выполнять балансировку системы.
Диффузор присоединяют к круглому воздуховоду через монтажную муфту соответствующего диаметра. В карточке доступны исполнения диаметром 100, 125, 160 и 200 мм. Необходимый типоразмер выбирают по диаметру воздуховода и расчётному расходу воздуха.
После установки следует проверить свободное перемещение центрального диска и установить его в положение, предусмотренное результатами наладки системы.
Основные характеристики:
- тип — приточный диффузор;
- модель — DVS-P;
- форма — круглая;
- материал — листовая сталь;
- цвет — белый;
- цвет покрытия — RAL 9010;
- регулирование — поворотный центральный диск;
- доступные диаметры — 100, 125, 160 и 200 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

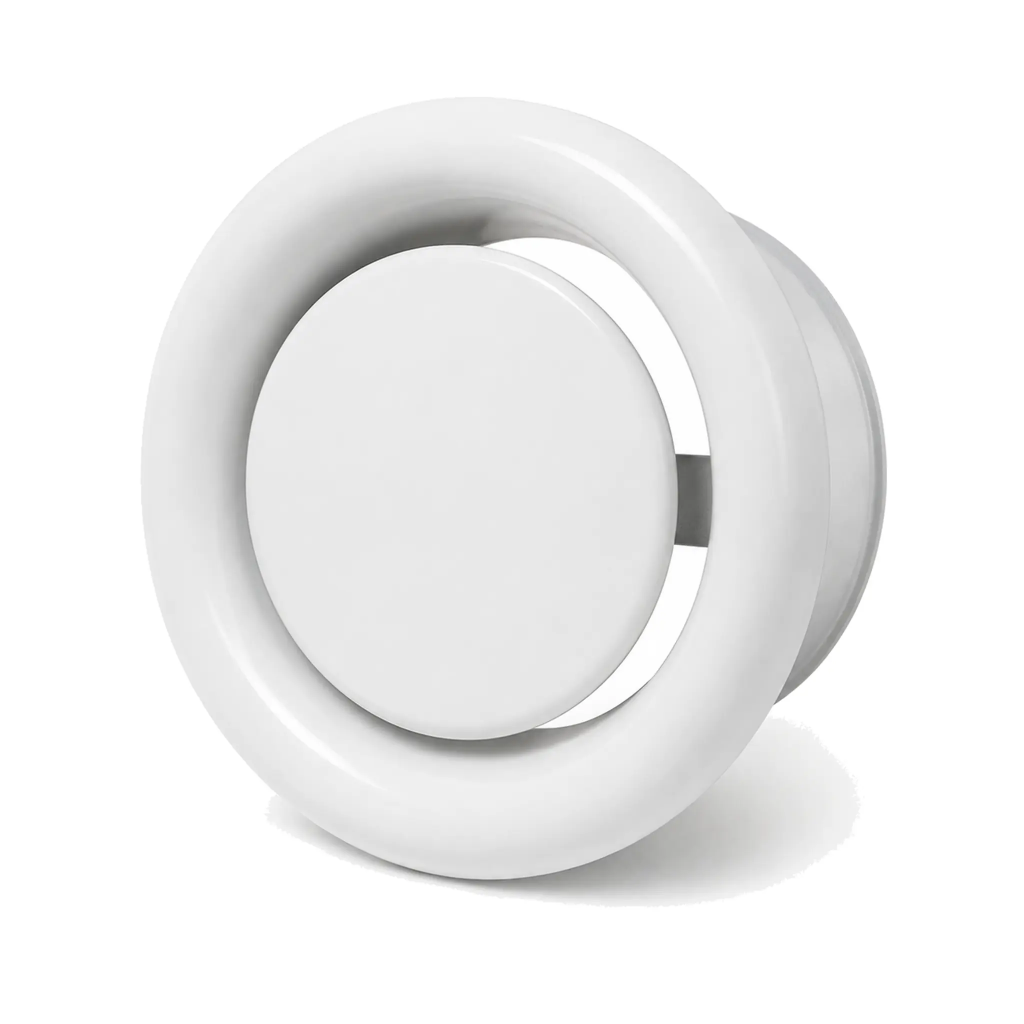

Вытяжной металлический диффузор DVS
Диффузор DVS предназначен для удаления воздуха из помещения через круглые воздуховоды. Он применяется как конечный воздухораспределительный элемент вытяжных систем вентиляции и кондиционирования.
Изделие изготовлено из стали и имеет защитное порошковое покрытие белого цвета RAL 9016. Металлический корпус устойчив к механическим воздействиям и сохраняет форму при монтаже и эксплуатации.
В центральной части диффузора расположен поворотный диск. При его вращении изменяется ширина кольцевого зазора и, соответственно, количество удаляемого воздуха. Окончательное положение диска устанавливают при балансировке вентиляционной системы.
С тыльной стороны предусмотрена присоединительная муфта для установки на круглый воздуховод. В карточке представлены модели диаметром 100, 125, 160 и 200 мм. Типоразмер выбирают по диаметру воздуховода и расчётному расходу вытяжного воздуха.
Перед окончательной регулировкой необходимо проверить свободное перемещение центрального диска и надёжность соединения диффузора с воздуховодом.
Основные характеристики:
- тип — вытяжной диффузор;
- модель — DVS;
- форма — круглая;
- материал — сталь;
- покрытие — порошковое;
- цвет — белый, RAL 9016;
- регулирование — поворотный центральный диск;
- доступные диаметры — 100, 125, 160 и 200 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

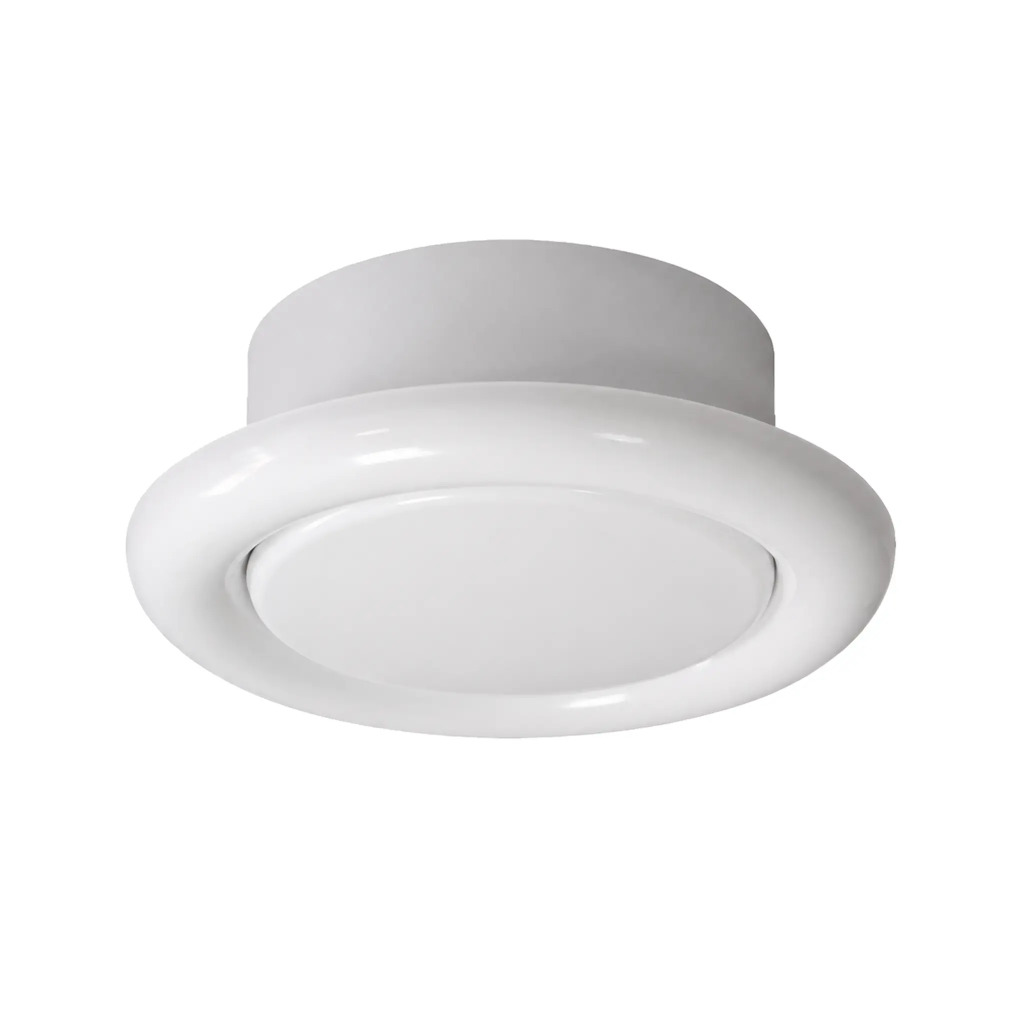

Универсальный пластиковый диффузор ДПУ-М
Диффузор ДПУ-М предназначен для подачи и удаления воздуха через круглые воздуховоды. Универсальная конструкция позволяет применять его как в приточных, так и в вытяжных системах вентиляции и кондиционирования.
Корпус изготовлен из пластика белого цвета. Диффузор имеет круглую форму и состоит из наружного корпуса, присоединительной части и регулируемого центрального диска.
При вращении центрального диска изменяется ширина кольцевого зазора и количество проходящего воздуха. Необходимое положение устанавливают при наладке и балансировке вентиляционной системы.
Диффузор присоединяют к круглому воздуховоду с помощью монтажной муфты соответствующего диаметра. В карточке доступны типоразмеры 100, 125, 160, 200 и 250 мм.
При выборе ДПУ-М необходимо учитывать диаметр воздуховода, назначение участка системы и расчётный расход воздуха. После монтажа следует проверить надёжность соединения и свободное перемещение регулировочного диска.
Основные характеристики:
- тип — универсальный диффузор;
- модель — ДПУ-М;
- применение — приточная и вытяжная системы;
- форма — круглая;
- материал — пластик;
- цвет — белый;
- регулирование — поворотный центральный диск;
- доступные диаметры — 100, 125, 160, 200 и 250 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

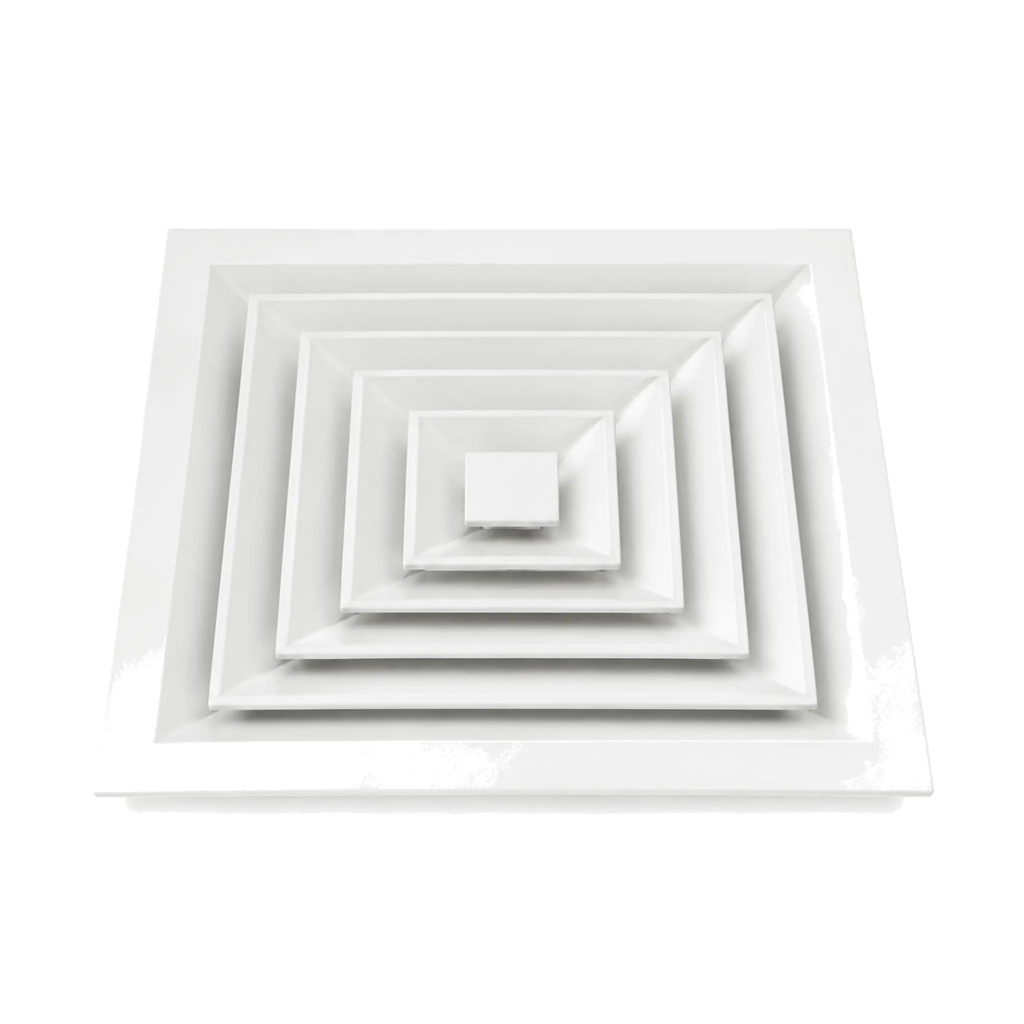

Потолочный квадратный диффузор ДПК
Диффузор ДПК предназначен для подачи приточного и удаления вытяжного воздуха через потолочные воздухораспределительные устройства. Он применяется в системах вентиляции и кондиционирования жилых, административных, общественных и производственных помещений.
Конструкция состоит из квадратного наружного корпуса и центрального блока с направляющими пластинами. Последовательно расположенные пластины формируют четырёхстороннее распределение воздушного потока.
Центральный блок устанавливается в корпус при помощи пружин. Такое крепление позволяет снимать его для доступа к внутренней части диффузора при осмотре и обслуживании.
Диффузор имеет белое покрытие RAL 9016. В карточке представлены размеры 300×300, 450×450 и 600×600 мм. Необходимый вариант выбирают по размеру монтажного проёма, параметрам присоединительного элемента и расчётному расходу воздуха.
Для подключения к воздуховоду диффузор обычно используют совместно с подходящим пленум-боксом или другим присоединительным элементом, предусмотренным проектом. Перед установкой необходимо проверить соответствие размеров диффузора и подготовленного потолочного проёма.
Основные характеристики:
- тип — потолочный диффузор;
- модель — ДПК;
- форма — квадратная;
- применение — подача и удаление воздуха;
- конструкция — корпус и блок направляющих пластин;
- крепление центрального блока — пружинное;
- цвет — белый, RAL 9016;
- доступные размеры — 300×300, 450×450 и 600×600 мм;
- установка — потолочная;
- единица продажи — штука.

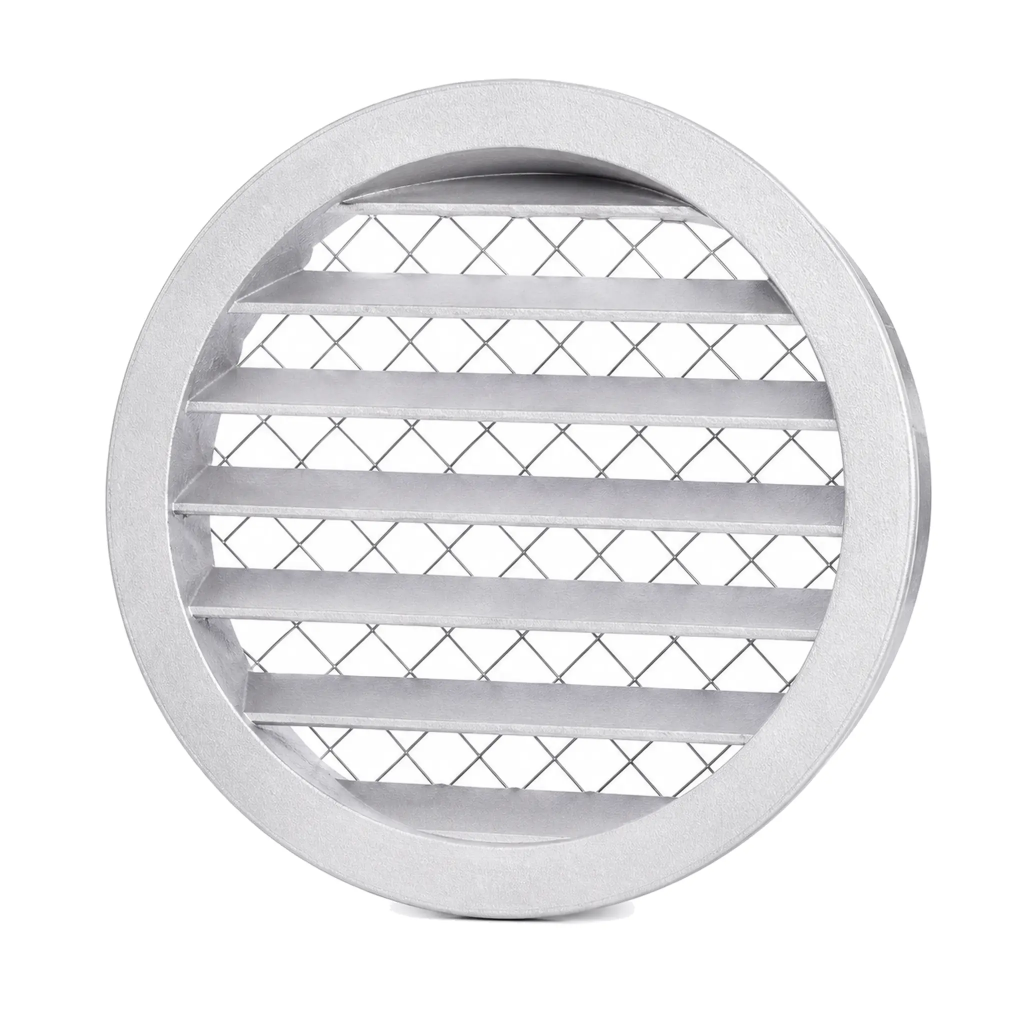

Наружная круглая решетка IGC
Решетка IGC предназначена для установки на наружных окончаниях круглых воздуховодов. Она применяется как в приточных, так и в вытяжных системах и защищает открытый конец канала от атмосферных осадков, птиц и крупного мусора.
Круглый корпус изготовлен из алюминия и имеет нейтральный серый цвет. Фиксированные наклонные ламели уменьшают вероятность прямого попадания дождя и снега внутрь воздуховода.
За ламелями установлена защитная сетка из нержавеющей стали. Она препятствует проникновению птиц, листьев и других крупных посторонних предметов, не перекрывая движение воздуха через решетку.
IGC устанавливают на наружной стене и присоединяют непосредственно к круглому воздуховоду соответствующего диаметра. В карточке представлены типоразмеры 100, 125, 160, 200, 250 и 315 мм.
При выборе решетки необходимо учитывать присоединительный диаметр воздуховода и расчётный расход воздуха. В процессе эксплуатации рекомендуется периодически очищать ламели и защитную сетку от пыли, листьев и других загрязнений.
Основные характеристики:
- тип — наружная круглая решетка;
- модель — IGC;
- применение — приточные и вытяжные воздуховоды;
- место установки — наружная стена;
- материал корпуса — алюминий;
- ламели — фиксированные, наклонные;
- защитная сетка — нержавеющая сталь;
- цвет — нейтральный серый;
- доступные диаметры — 100, 125, 160, 200, 250 и 315 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.
Вентиляционные диффузоры
Диффузоры предназначены для подачи приточного воздуха в помещение либо удаления вытяжного воздуха из системы вентиляции. В отличие от решёток, диффузоры формируют контролируемую воздушную струю с заданной направленностью и степенью перемешивания, обеспечивая равномерное распределение воздуха в рабочей зоне.
Применение диффузоров позволяет снизить скорость воздушного потока в зоне пребывания людей, исключить сквозняки и обеспечить стабильные параметры микроклимата при расчетном расходе воздуха.
Приточные и вытяжные исполнения
Приточные металлические диффузоры (DVS-P) предназначены для распределения подаваемого воздуха с формированием симметричной или направленной струи. Конструкция обеспечивает равномерное рассеивание потока и снижение турбулентности.
Вытяжные металлические диффузоры (DVS) используются для равномерного удаления воздуха из помещения без локального повышения скорости в зоне решётки. Геометрия корпуса обеспечивает стабильную работу при различных режимах расхода.
Универсальные пластиковые диффузоры (ДПУ-М) применяются как в приточных, так и в вытяжных системах. Небольшой вес и устойчивость к воздействию влаги позволяют использовать их в жилых и административных помещениях.
Потолочные квадратные диффузоры
Потолочные диффузоры квадратного типа (ДПК, белый RAL 9016) предназначены для монтажа в подвесные потолочные системы. Конструкция с центральной частью и направляющими элементами обеспечивает формирование четырехстороннего распределения воздушного потока.
Наружные элементы
К категории также относятся наружные круглые элементы (IGC), устанавливаемые на фасадах и выходах вентиляционных каналов. Они обеспечивают защиту канала от атмосферных воздействий и выполняют функцию воздухораспределения или воздухозабора.
Подбор и эксплуатация
Подбор диффузоров осуществляется по расчетному расходу воздуха, допустимой скорости в рабочей зоне, уровню шума и способу монтажа. Корректное соответствие размеров посадочного патрубка и сечения воздуховода обеспечивает герметичное соединение и стабильную работу системы вентиляции.
