Прямоугольные воздуховоды

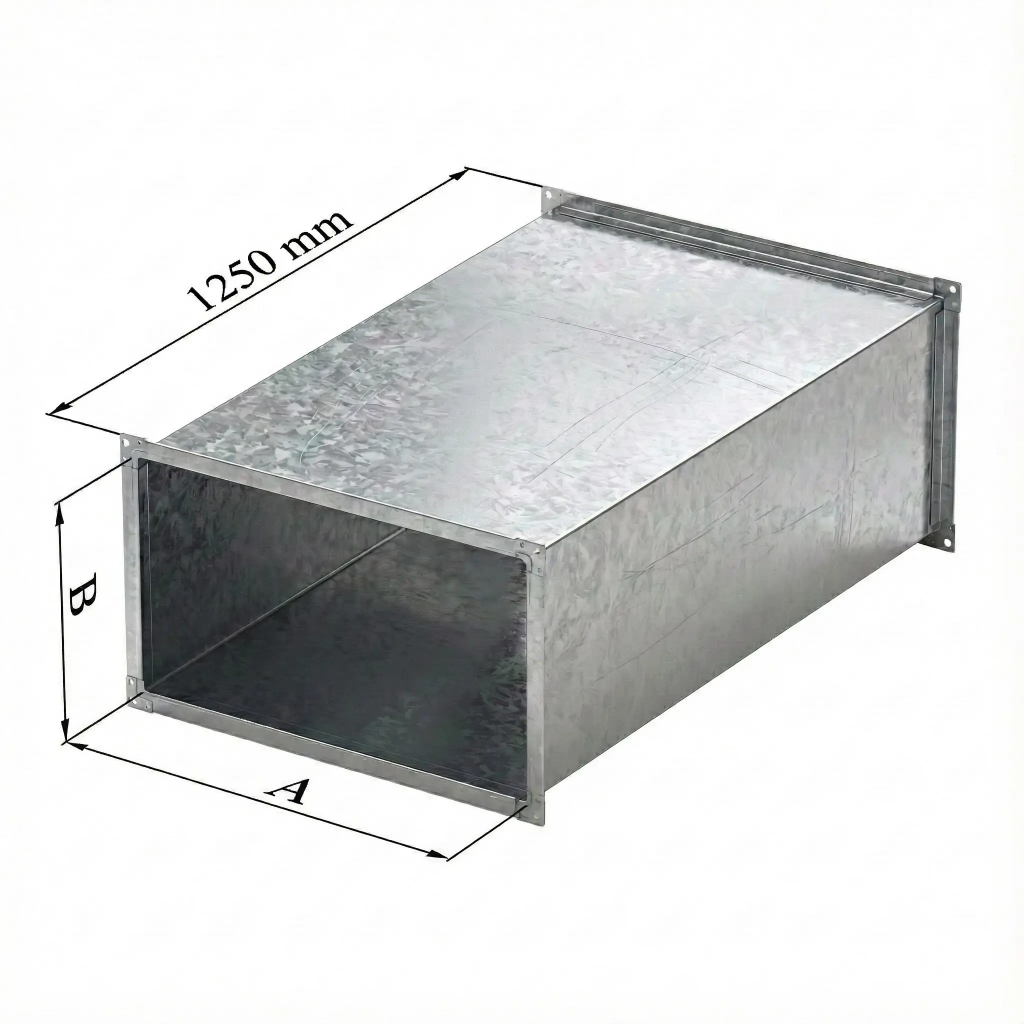

Воздуховод прямоугольного сечения L=1250 мм
Прямоугольный воздуховод стандартной длины 1250 мм применяется для сборки прямых участков систем вентиляции, кондиционирования и воздушного отопления. Унифицированная длина упрощает комплектацию и ускоряет монтаж инженерных сетей на промышленных, коммерческих и гражданских объектах.
Изделие производится на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла и тип шины согласно требованиям СП 60.13330.
Стыковка воздуховодов выполняется фланцевым способом. На торцах устанавливается усиленная монтажная шина толщиной 0,7 мм — профиль №20 или №30. Жёсткая рамка сохраняет геометрию изделия при перевозке и монтаже, а высокая точность диагоналей гарантирует герметичность соединения классов «Н» и «П» без подгонки по месту.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. Отсутствие подмен, например стали 0,45 мм вместо 0,5 мм, обеспечивает расчётную жёсткость и виброустойчивость воздуховода, а также соответствие изделия проектной спецификации.
Перед заказом необходимо сверить размеры сечения, толщину металла и количество прямых участков со спецификацией. При монтаже между фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямой участок прямоугольного воздуховода;
- материал — оцинкованная сталь;
- длина L — 1250 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- соединение — фланцевое, профиль №20 или №30;
- единица продажи — штука.

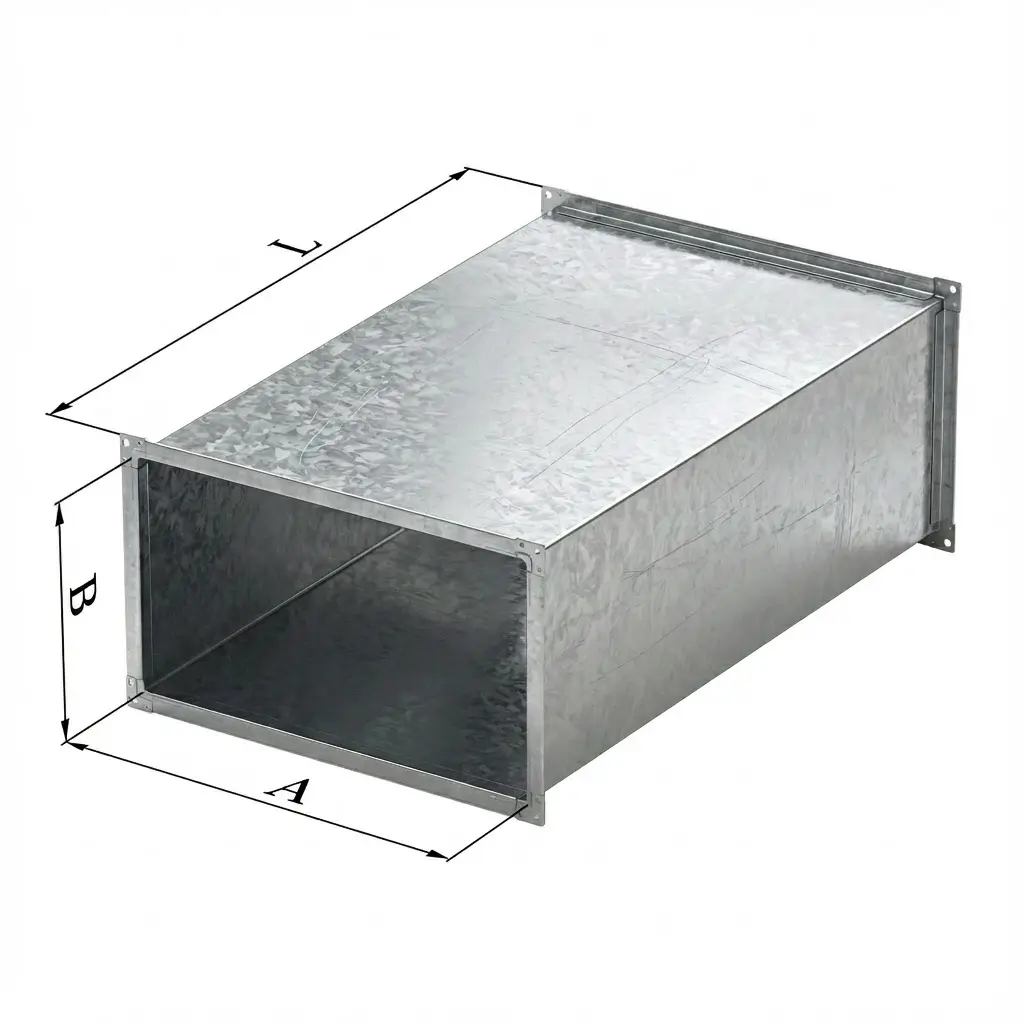

Воздуховод прямоугольного сечения нестандартной длины
Прямоугольный воздуховод нестандартной длины представляет собой прямой участок вентиляционного канала, изготовленный по индивидуальным размерам, отличным от стандартной длины 1250 мм. Такие изделия применяются для точной подгонки трассы и в качестве доборных вставок между прямыми участками, фасонными изделиями и оборудованием.
Производство ведётся на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм, длина L от 50 до 2000 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла и тип шины согласно требованиям СП 60.13330.
Стыковка воздуховода выполняется фланцевым способом. На обоих торцах устанавливается усиленная монтажная шина толщиной 0,7 мм — профиль №20 или №30. Жёсткая рамка сохраняет геометрию изделия при перевозке и монтаже, а высокая точность диагоналей гарантирует герметичность соединения классов «Н» и «П» без подгонки по месту.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. Это обеспечивает равномерную жёсткость стандартных и доборных участков, устойчивость вентиляционной сети к вибрациям и соответствие изготовленных изделий проектной спецификации.
Перед заказом необходимо сверить размеры сечения, требуемую длину и толщину металла со спецификацией. При монтаже между фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямой участок прямоугольного воздуховода нестандартной длины;
- материал — оцинкованная сталь;
- длина L — от 50 до 2000 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- соединение — фланцевое, профиль №20 или №30;
- назначение — доборные и нестандартные прямые участки вентиляционной сети;
- единица продажи — штука.
Воздуховод прямоугольного сечения L=1250 мм с одним свободным фланцем
Прямой участок применяется для сборки магистральных линий систем вентиляции и кондиционирования. Исполнение с одним свободным фланцем предназначено для случаев, когда воздуховод требуется подрезать по месту монтажа и затем восстановить фланцевое соединение без изготовления отдельного доборного участка.
Один торец воздуховода комплектуется закреплённым фланцем. Второй фланец входит в комплект поставки без заводской фиксации: его снимают, изделие подрезают до требуемой длины, после чего фланец устанавливают и закрепляют на подготовленном торце.
Воздуховод производится на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла и тип шины согласно требованиям СП 60.13330.
Для фланцевого соединения применяется усиленная монтажная шина толщиной 0,7 мм — профиль №20 или №30. Жёсткая рамка сохраняет геометрию изделия при подрезке и монтаже, а точность диагоналей гарантирует герметичность соединения классов «Н» и «П» без подгонки по месту.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. После подрезки и установки свободного фланца между рамками размещают уплотнитель, а соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямой участок с одним свободным фланцем;
- материал — оцинкованная сталь;
- начальная длина L — 1250 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- комплектация — один закреплённый и один свободный фланец;
- назначение — подрезка и подгонка прямого участка по месту монтажа;
- единица продажи — штука.

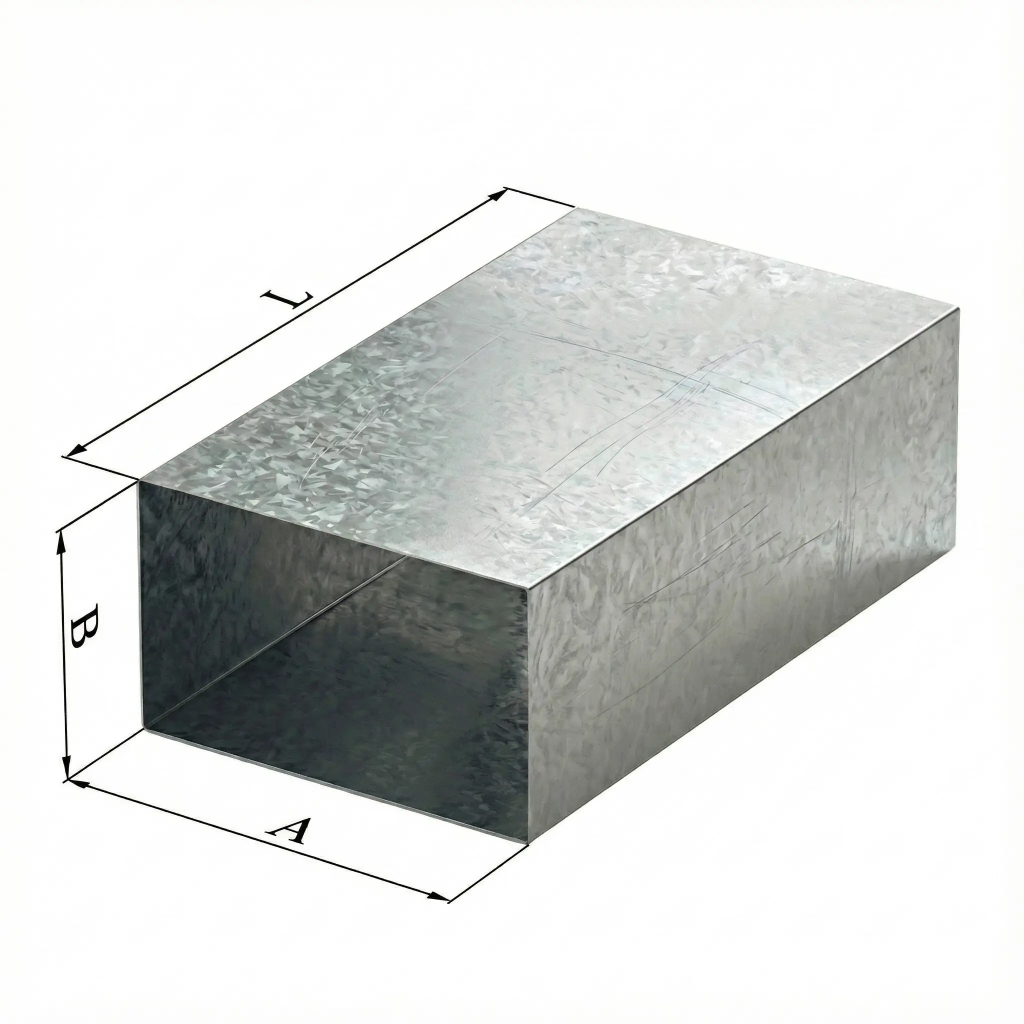

Воздуховод прямоугольного сечения без фланцев
Прямоугольный воздуховод без фланцев представляет собой прямой участок вентиляционного канала, поставляемый без установленных монтажных рамок. Такое исполнение применяется, когда фланцы устанавливаются монтажной организацией непосредственно на объекте или способ соединения определяется отдельно по проекту.
Изделие может использоваться как заготовка для нестандартного доборного участка с последующей подрезкой и подготовкой торцов. В отдельных случаях воздуховод применяется для телескопического соединения методом вставки, если такое решение предусмотрено проектом.
Производство ведётся на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм, длина L от 50 до 2000 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла согласно требованиям СП 60.13330.
Точная геометрия короба и совпадение диагоналей необходимы для правильной установки фланцевой рамки и стыковки с соседними элементами. Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков и подмен стали 0,45 мм вместо 0,5 мм.
Перед заказом необходимо сверить размеры сечения, длину и способ соединения со спецификацией. Воздуховод поставляется с ровными торцами, которые при монтаже подготавливают под фланцевое, телескопическое или другое предусмотренное проектом соединение.
Основные характеристики:
- тип — прямой участок прямоугольного воздуховода без фланцев;
- материал — оцинкованная сталь;
- длина L — от 50 до 2000 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- комплектация — без фланцев с обоих торцов;
- назначение — изготовление доборных участков и монтаж соединений по месту;
- единица продажи — штука.

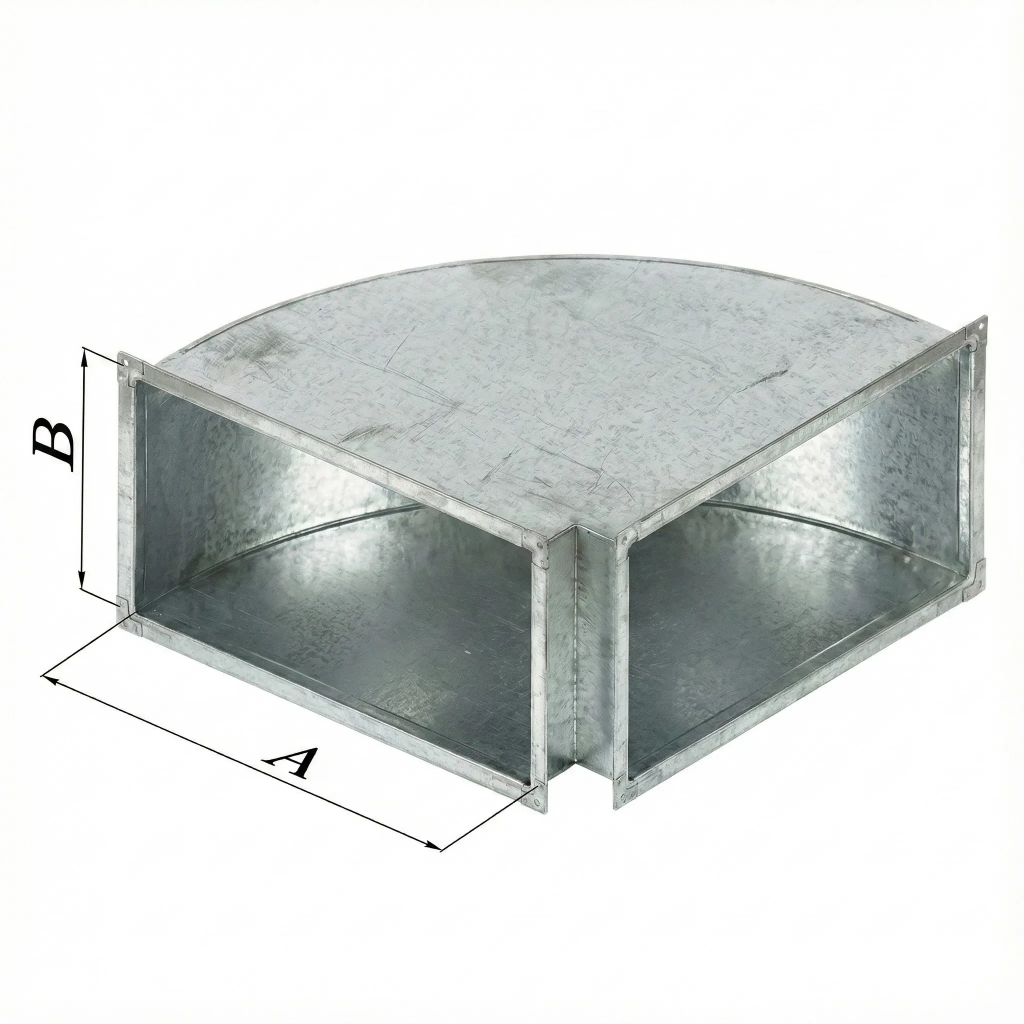

Отвод прямоугольного сечения уголком
Прямоугольный отвод предназначен для изменения направления вентиляционной трассы под заданным углом. Изделие применяется в системах общеобменной вентиляции и кондиционирования при обходе строительных конструкций, инженерных коммуникаций и других препятствий.
Отвод изготавливается из оцинкованной стали по ГОСТ 14918-2020. Конструкция включает две боковые стенки, внутреннюю и наружную стороны, а также фланцы на обоих торцах для соединения с прямыми участками и фасонными изделиями прямоугольного сечения.
Исполнение «уголком» означает, что внутренняя сторона отвода — шейка — выполняется прямолинейной, без радиусной гибки. Такое решение применяется, когда проектом предусмотрен отвод с прямой шейкой. При необходимости её ширину можно изменить по отдельному запросу.
При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм, угол поворота 15°, 30°, 45°, 60° или 90° и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto толщина металла подбирается автоматически.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный отвод уголком;
- материал — оцинкованная сталь;
- исполнение шейки — прямолинейное, без радиусной гибки;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- угол поворота — 15°, 30°, 45°, 60° или 90°;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.

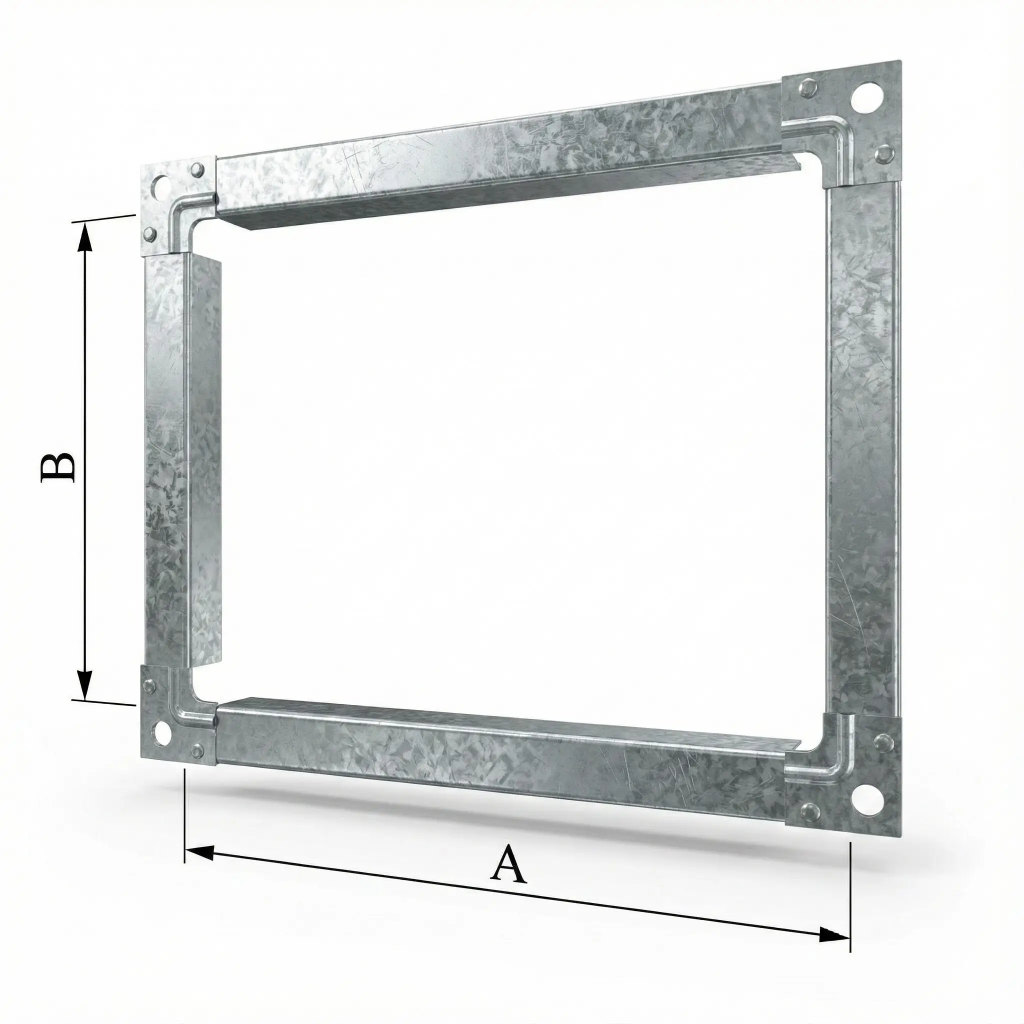

Фланец №20 для прямоугольного воздуховода
Фланец №20 представляет собой готовую прямоугольную рамку, изготовленную по размерам сечения воздуховода A×B. Изделие применяется для формирования фланцевых соединений прямых участков, фасонных изделий и совместимого вентиляционного оборудования.
Рамка состоит из четырёх отрезков монтажной шины профиля №20 толщиной 0,7 мм и четырёх оцинкованных уголков УГФ-0. Угловые элементы фиксируются методом пуклёвки, поэтому фланец поставляется в собранном и готовом к установке виде.
Фланцы №20 используются как ответные рамки при подключении клапанов, гибких вставок и оборудования, а также устанавливаются на прямоугольные воздуховоды после их подрезки по месту монтажа.
Усиленная шина толщиной 0,7 мм сохраняет геометрию рамки при перевозке, установке на торец воздуховода и затяжке крепежа. Точные линейные размеры и равенство диагоналей обеспечивают правильную стыковку рамок и герметичность соединения классов «Н» и «П» без подгонки по месту.
При заказе размеры A и B выбираются от 100 до 3000 мм с шагом 50 мм. Размер готового фланца должен соответствовать сечению воздуховода или оборудования и ответной части соединения.
Основные характеристики:
- тип — готовый фланец для прямоугольного воздуховода;
- профиль монтажной шины — №20;
- толщина шины — 0,7 мм;
- угловые элементы — оцинкованные уголки УГФ-0;
- размеры A и B — от 100 до 3000 мм;
- шаг изменения размеров — 50 мм;
- назначение — формирование фланцевого соединения прямоугольных элементов;
- единица продажи — штука.
Фланец №30 для прямоугольного воздуховода
Фланец №30 представляет собой готовую прямоугольную рамку, изготовленную по размерам сечения воздуховода A×B. Изделие применяется для соединения прямых участков, фасонных изделий, клапанов, гибких вставок и совместимого вентиляционного оборудования.
Рамка состоит из четырёх отрезков усиленной монтажной шины профиля №30 толщиной 0,7 мм и четырёх оцинкованных уголков №30 размером 105×27×3 мм. Угловые элементы фиксируются методом пуклёвки, поэтому фланец поставляется в собранном и готовом к установке виде.
Профиль №30 применяется при изготовлении фланцев для воздуховодов увеличенного сечения и в других случаях, когда проектом предусмотрена повышенная жёсткость соединения. Точный выбор между фланцами №20 и №30 выполняется с учётом размеров воздуховода и требований проекта.
Усиленная шина сохраняет геометрию и плоскостность рамки при перевозке, установке на торец воздуховода и затяжке крепежа. Точные линейные размеры и равенство диагоналей обеспечивают правильную стыковку ответных фланцев без подгонки по месту.
При заказе размеры A и B выбираются от 100 до 3000 мм с шагом 50 мм. Размер готовой рамки должен соответствовать сечению воздуховода или оборудования и ответной части фланцевого соединения.
Основные характеристики:
- тип — готовый фланец для прямоугольного воздуховода;
- профиль монтажной шины — №30;
- толщина шины — 0,7 мм;
- угловые элементы — уголки №30 размером 105×27×3 мм;
- размеры A и B — от 100 до 3000 мм;
- шаг изменения размеров — 50 мм;
- назначение — жёсткое фланцевое соединение прямоугольных элементов;
- единица продажи — штука.
Отвод прямоугольного сечения с радиусной шейкой
Радиусный отвод предназначен для изменения направления воздушного потока в системах общеобменной вентиляции и кондиционирования. Изделие применяется на участках вентиляционных сетей, где важны плавный поворот потока, снижение местного сопротивления и аэродинамического шума.
Внутренняя шейка отвода выполняется с плавным радиусом. Такая конструкция способствует уменьшению турбулентности и обеспечивает более равномерное движение воздуха по сравнению с исполнением «уголком».
Размеры прямоугольного сечения A×B выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Доступные углы поворота — 15°, 30°, 45°, 60° и 90°. В селекторе представлены стандартные радиусы шейки от 100 до 500 мм с шагом 50 мм; по отдельному запросу возможно изготовление отвода с любым требуемым радиусом.
Изделие производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Завод гарантирует фактическую толщину металла без применения минусовых допусков. На торцах устанавливаются фланцы для присоединения к прямым участкам и другим фасонным изделиям.
Основные характеристики:
- тип — радиусный отвод прямоугольного сечения;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечения A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- угол поворота — 15°, 30°, 45°, 60° или 90°;
- стандартный радиус шейки — от 100 до 500 мм с шагом 50 мм;
- изготовление с другим радиусом — по запросу;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.

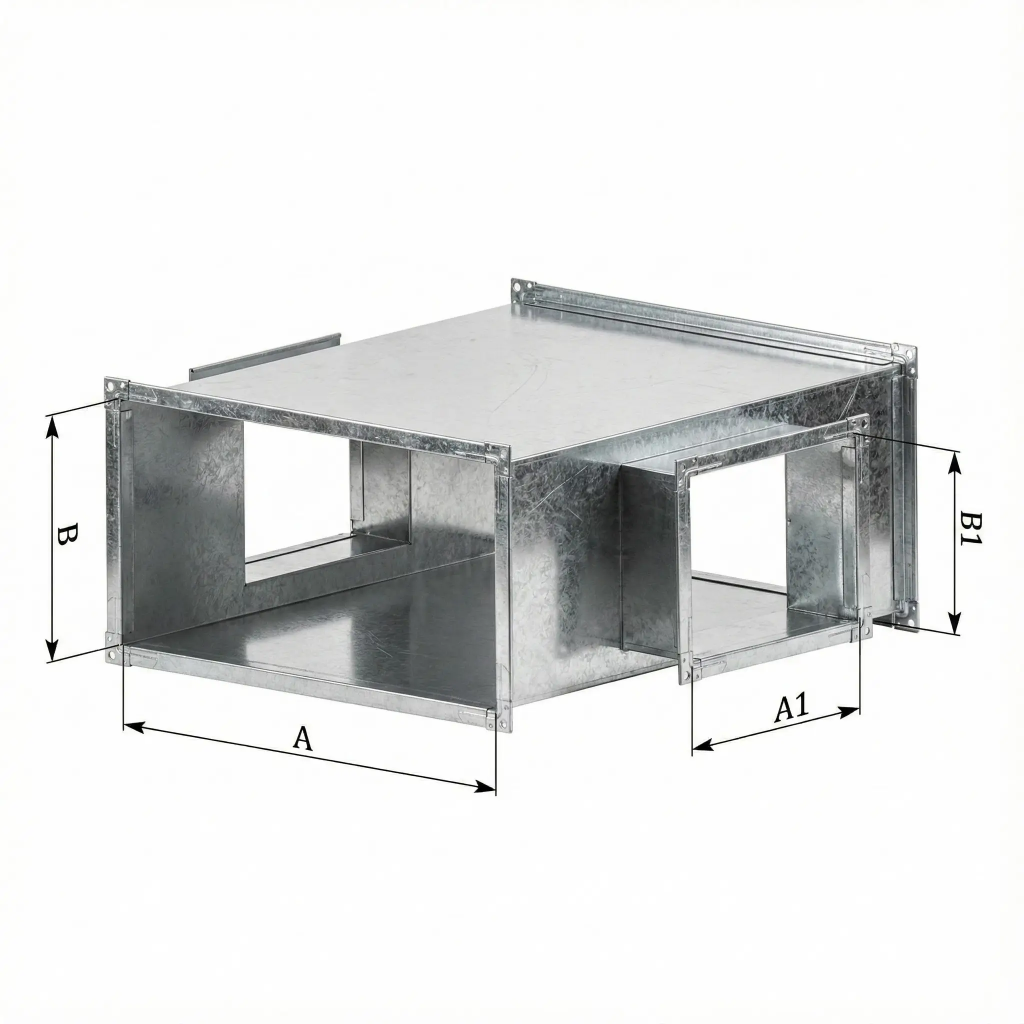

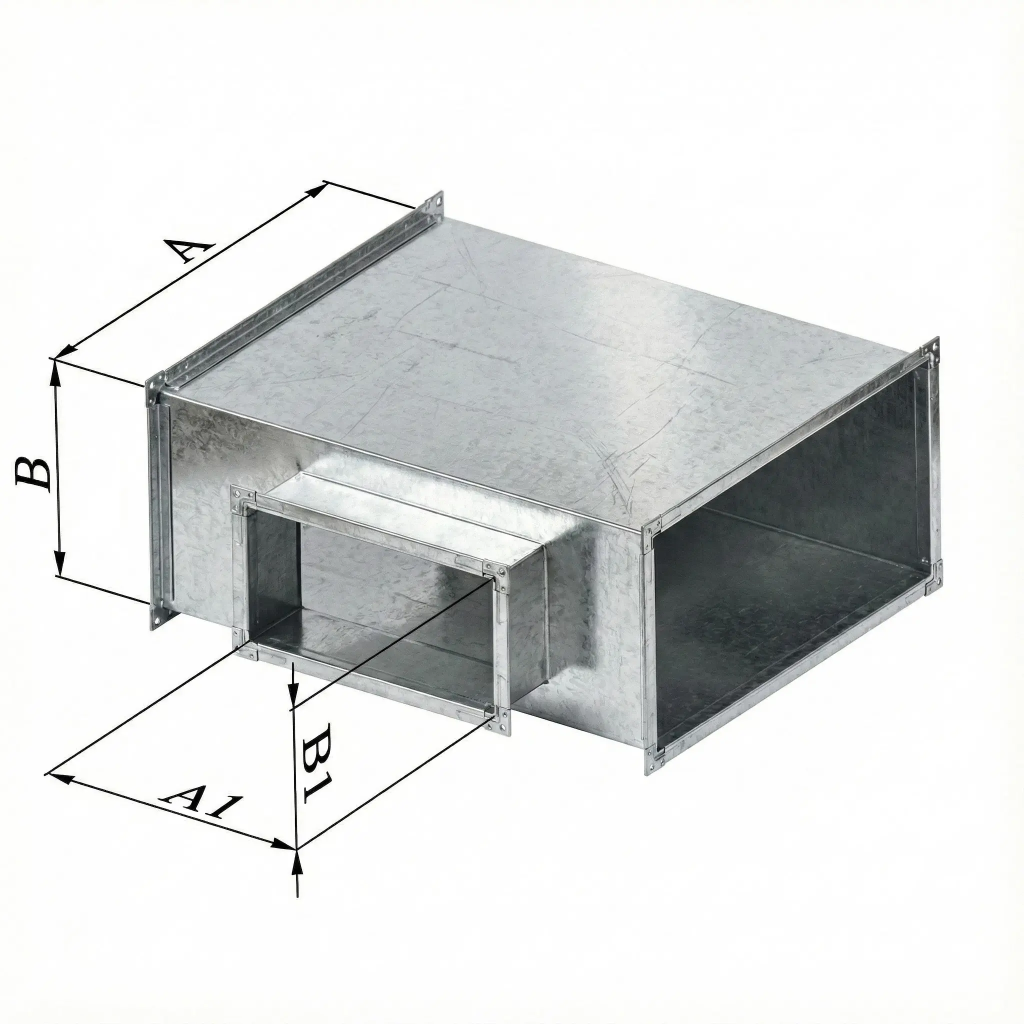

Тройник прямоугольного сечения с прямоугольной врезкой
Прямоугольный тройник предназначен для подключения дополнительного ответвления к основной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие применяется при создании разветвлённых сетей воздухораспределения на промышленных, коммерческих и других объектах.
Конструкция представляет собой прямой участок прямоугольного воздуховода с боковой врезкой прямоугольного сечения. Размеры основного канала обозначаются A×B, размеры ответвления — A1×B1. На всех присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и врезки выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Высота врезки составляет от 100 до 600 мм, длина тройника — от 200 до 2300 мм либо подбирается автоматически. Нестандартные размеры изготавливаются по запросу.
В стандартном исполнении врезка располагается перпендикулярно основному каналу. По чертежу или спецификации заказчика возможно изготовление тройника с другим углом присоединения, смещением врезки относительно корпуса и иной проектной геометрией.
Тройник производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Завод гарантирует фактическую толщину металла без применения минусовых допусков.
Основные характеристики:
- тип — тройник прямоугольного сечения;
- ответвление — прямоугольное;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры врезки A1×B1 — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- высота врезки — от 100 до 600 мм;
- длина тройника — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Крестовина прямоугольного сечения с прямоугольными врезками
Прямоугольная крестовина предназначена для создания двух боковых ответвлений от основной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие применяется при устройстве разветвлённых сетей воздухораспределения на промышленных, коммерческих и других объектах.
Конструкция состоит из прямого участка прямоугольного воздуховода и двух боковых врезок. Размеры основного канала обозначаются A×B, первой врезки — A1×B1, второй врезки — A1(2)×B1(2). На четырёх присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и обеих врезок выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Высота врезок составляет от 100 до 600 мм, длина крестовины — от 200 до 2300 мм либо подбирается автоматически. Другие размеры, расположение врезок и проектная геометрия выполняются по запросу.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Завод гарантирует фактическую толщину металла без применения минусовых допусков, что обеспечивает расчётную жёсткость конструкции и стабильность её геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — две прямоугольные врезки;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры первой врезки A1×B1 — от 100×100 до 3000×3000 мм;
- размеры второй врезки A1(2)×B1(2) — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- высота врезок — от 100 до 600 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.

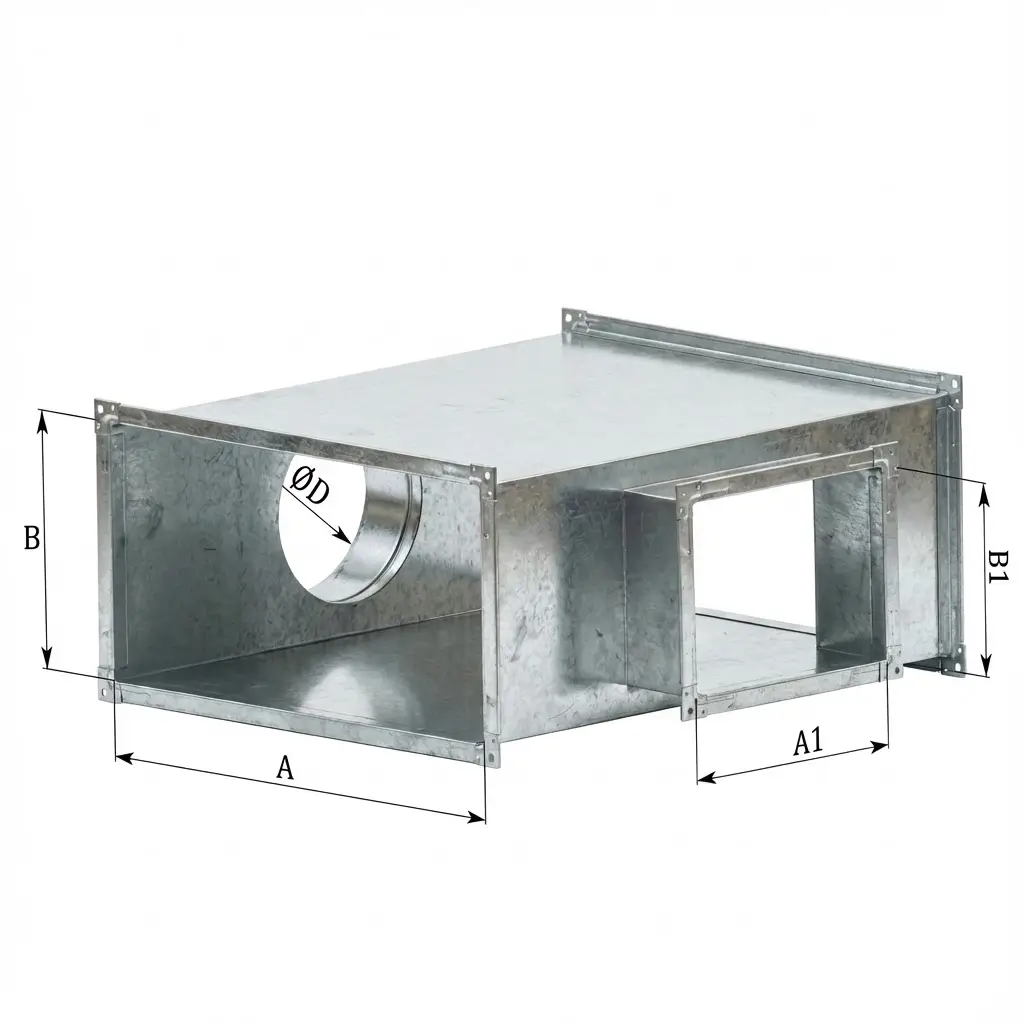

Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина с комбинированными врезками предназначена для создания двух боковых ответвлений от прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно подключить прямоугольный и круглый воздуховоды без применения отдельных переходов.
Конструкция состоит из прямого участка прямоугольного воздуховода, одной прямоугольной и одной круглой врезки. Размеры основного канала обозначаются A×B, прямоугольной врезки — A1×B1, круглой врезки — диаметром D. На трёх прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и прямоугольной врезки выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглой врезки составляет от 100 до 1250 мм. Длина крестовины выбирается от 200 до 2300 мм либо подбирается автоматически. Другие размеры и проектная геометрия выполняются по запросу.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Завод гарантирует фактическую толщину металла без применения минусовых допусков, что обеспечивает расчётную жёсткость конструкции и стабильность её геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — одна прямоугольная и одна круглая врезка;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры прямоугольной врезки A1×B1 — от 100×100 до 3000×3000 мм;
- диаметр круглой врезки D — от 100 до 1250 мм;
- шаг изменения прямоугольных размеров — 50 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.

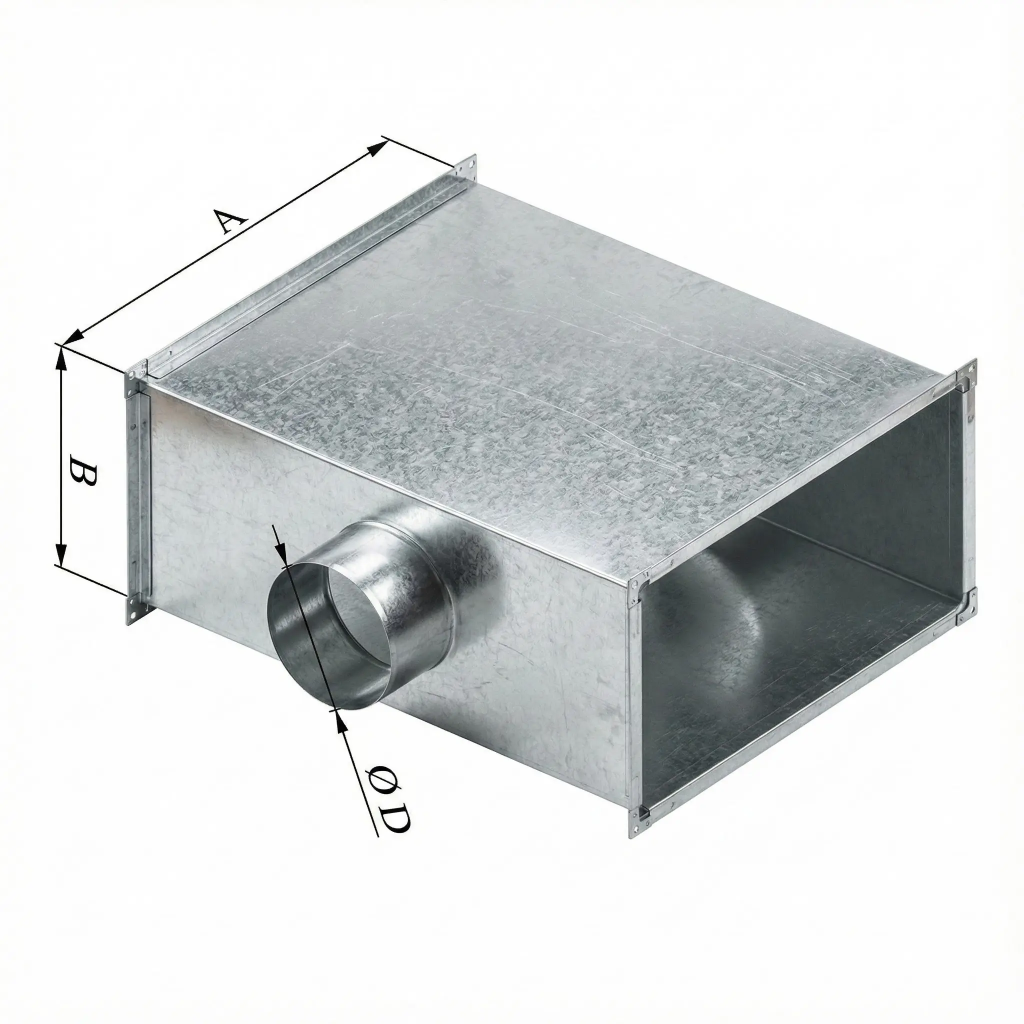

Тройник прямоугольного сечения с круглой врезкой
Тройник предназначен для подключения круглого ответвления к основной прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет соединить воздуховоды разного сечения без применения отдельного перехода.
Конструкция состоит из прямого участка прямоугольного воздуховода и боковой врезки круглого сечения. Размеры основного канала обозначаются A×B, размер круглой врезки — диаметром D. На двух прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглой врезки составляет от 100 до 1250 мм. Длина тройника выбирается от 200 до 2300 мм либо подбирается автоматически. Другие размеры и проектная геометрия выполняются по запросу.
В стандартном исполнении круглая врезка располагается перпендикулярно основному каналу. По чертежу или спецификации заказчика возможно изготовление тройника с другим углом присоединения либо смещением врезки относительно корпуса.
Тройник производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Завод гарантирует фактическую толщину металла без применения минусовых допусков, что обеспечивает расчётную жёсткость конструкции и стабильность её геометрии при эксплуатации.
Основные характеристики:
- тип — тройник прямоугольного сечения;
- ответвление — круглая врезка;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- диаметр круглой врезки D — от 100 до 1250 мм;
- длина тройника — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Крестовина прямоугольного сечения с круглыми врезками
Крестовина предназначена для подключения двух круглых ответвлений к основной прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет объединить воздуховоды разного сечения без применения дополнительных переходов.
Конструкция состоит из прямого участка прямоугольного воздуховода и двух круглых врезок. Размеры основного канала обозначаются A×B, диаметры ответвлений — D1 и D2. На двух прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметры каждой круглой врезки составляют от 100 до 1250 мм. Длина крестовины выбирается от 200 до 2300 мм либо подбирается автоматически.
В стандартном исполнении круглые врезки располагаются перпендикулярно основному каналу. Другие размеры, углы присоединения, смещения врезок и проектная геометрия выполняются по чертежу или спецификации заказчика.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Завод гарантирует фактическую толщину металла без применения минусовых допусков, что обеспечивает расчётную жёсткость конструкции и стабильность её геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — две круглые врезки;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- диаметр первой круглой врезки D1 — от 100 до 1250 мм;
- диаметр второй круглой врезки D2 — от 100 до 1250 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Прямоугольная заглушка для воздуховода
Прямоугольная заглушка предназначена для глухого завершения конечного участка магистрали или отдельной ветви в системах общеобменной вентиляции и кондиционирования. Изделие устанавливается на торце прямоугольного воздуховода или фасонного элемента в соответствии с проектной схемой сети.
После установки заглушка полностью перекрывает проходное сечение, предотвращая нерасчётный выход воздуха из приточного канала или подсос воздуха в вытяжную систему. Это позволяет сохранить предусмотренную проектом конфигурацию и режим работы вентиляционной сети.
Конструкция состоит из закрытой торцевой панели и одной фланцевой рамки. Размеры A×B должны соответствовать присоединительному сечению воздуховода или фасонного изделия. В стандартном селекторе стороны выбираются от 100 до 3000 мм с шагом 50 мм; другие размеры изготавливаются по чертежу или спецификации.
Заглушка производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Фланцевая рамка изготавливается из монтажной шины №20 или №30 толщиной 0,7 мм в зависимости от размеров изделия.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже заглушку соединяют с ответной рамкой воздуховода через межфланцевый уплотнитель и равномерно фиксируют по периметру. Требуемая плотность стыка обеспечивается правильной сборкой всего фланцевого соединения.
Основные характеристики:
- тип — торцевая заглушка прямоугольного сечения;
- назначение — перекрытие конечного участка магистрали или отдельной ветви;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- количество фланцевых рамок — одна;
- монтажная шина — №20 или №30 толщиной 0,7 мм;
- соединение — фланцевое, с применением уплотнителя;
- нестандартные размеры — по чертежу или спецификации;
- единица продажи — штука.
Переход прямоугольный центральный (тип 1)
Центральный прямоугольный переход предназначен для соединения участков воздуховода с разными размерами сечения в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает плавное сужение или расширение канала без изменения оси вентиляционной трассы.
В исполнении «центральный, тип 1» центры входного и выходного сечений совпадают по ширине и высоте. Смещение отсутствует, поэтому переход сохраняет соосное расположение соединяемых воздуховодов и симметричную геометрию узла.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе каждая сторона выбирается от 100 до 3000 мм с шагом 50 мм. Длина перехода рассчитывается автоматически исходя из соотношения присоединительных размеров и рекомендуемой геометрии сужения или расширения.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцевые рамки из монтажной шины №20 или №30 толщиной 0,7 мм.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже переход соединяют с ответными фланцами воздуховодов через межфланцевый уплотнитель и равномерно фиксируют по периметру.
Основные характеристики:
- тип — центральный прямоугольный переход, тип 1;
- назначение — соединение прямоугольных воздуховодов разного сечения;
- исполнение — соосное, без смещения;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения A×B — от 100×100 до 3000×3000 мм;
- размеры выходного сечения A1×B1 — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- длина перехода — автоматический расчёт;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое, шина №20 или №30;
- единица продажи — штука.
Прямоугольный угловой правый переход (тип 2)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить размеры канала и сместить вентиляционную трассу.
В исполнении «угловой правый, тип 2» входное и выходное сечения смещены относительно друг друга вправо по верхней стороне. Такая конструкция применяется при обходе строительных конструкций и инженерных коммуникаций, а также в других случаях, когда проектом предусмотрено правое угловое смещение воздуховода.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе каждый размер выбирается от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учётом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный угловой правый переход;
- исполнение — тип 2;
- направление смещения — вправо по верхней стороне;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечений — A×B и A1×B1;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Прямоугольный угловой левый переход (тип 3)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить размеры канала и сместить вентиляционную трассу.
В исполнении «угловой левый, тип 3» входное и выходное сечения смещены относительно друг друга влево по верхней стороне. Такая конструкция применяется при обходе строительных конструкций, колонн, балок и инженерных коммуникаций, а также в других случаях, когда проектом предусмотрено левое угловое смещение воздуховода.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе каждый размер выбирается от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учётом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный угловой левый переход;
- исполнение — тип 3;
- направление смещения — влево по верхней стороне;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечений — A×B и A1×B1;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на прямоугольное сечение, односторонний левый (тип 4)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить размеры канала с одновременным смещением вентиляционной трассы влево.
В исполнении «односторонний левый, тип 4» одна сторона перехода остаётся совмещённой по общей плоскости, а противоположная формирует смещение влево. Такая конструкция применяется при привязке воздуховода к стене, перекрытию или другой строительной конструкции.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе размеры A и B выбираются от 100 до 3500 мм, размеры A1 и B1 — от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учётом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — односторонний левый переход;
- исполнение — тип 4;
- направление смещения — влево с сохранением одной общей плоскости;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения — от 100×100 до 3500×3500 мм;
- размеры выходного сечения — от 100×100 до 3000×3000 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на прямоугольное сечение, односторонний (тип 5)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить размеры канала с одновременным смещением вентиляционной трассы.
В исполнении «односторонний, тип 5» одна сторона корпуса остаётся совмещённой, а изменение размеров происходит со смещением по стороне B. Такая конструкция применяется при необходимости сохранить одну опорную плоскость, например при примыкании воздуховода к строительным конструкциям или инженерным коммуникациям.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе размеры A и B выбираются от 100 до 3500 мм, размеры A1 и B1 — от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учётом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — односторонний прямоугольный переход;
- исполнение — тип 5;
- направление смещения — по стороне B;
- конструкция — с сохранением одной опорной плоскости;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения — от 100×100 до 3500×3500 мм;
- размеры выходного сечения — от 100×100 до 3000×3000 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на прямоугольное сечение с нестандартным смещением (тип 6)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить размеры канала и выполнить необходимое смещение вентиляционной трассы.
В исполнении «с нестандартным смещением, тип 6» взаимное положение входного и выходного сечений определяется индивидуально заданными значениями E и F. Такая конструкция применяется при сложной трассировке, обходе строительных конструкций и инженерных коммуникаций, а также при необходимости точного совмещения воздуховода с оборудованием.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе размеры A и B выбираются от 100 до 3500 мм, размеры A1 и B1 — от 100 до 3000 мм с шагом 50 мм. Значения смещения E и F указываются в соответствии с проектом или спецификацией. Длина перехода подбирается автоматически.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный переход с нестандартным смещением;
- исполнение — тип 6;
- параметры смещения — E и F;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения — от 100×100 до 3500×3500 мм;
- размеры выходного сечения — от 100×100 до 3000×3000 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на круглое сечение, центральный (тип 1)
Переход предназначен для соединения прямоугольного воздуховода с круглым каналом в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить форму и размеры проходного сечения без применения дополнительных соединительных элементов.
В исполнении «центральный, тип 1» круглое сечение располагается по оси прямоугольного корпуса. Смещение относительно базовых плоскостей отсутствует, благодаря чему сохраняется соосное расположение соединяемых участков вентиляционной трассы.
Размер прямоугольного сечения обозначается A×B и выбирается от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглого присоединения выбирается от 100 до 1250 мм. Длина перехода подбирается автоматически с учётом выбранных размеров и диаметра.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Со стороны прямоугольного сечения устанавливается фланец из монтажной шины №20 или №30 толщиной 0,7 мм. Круглая часть выполняется под стандартное соединение круглых воздуховодов.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже прямоугольное фланцевое соединение собирают с уплотнителем, а круглую сторону фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — центральный переход с прямоугольного сечения на круглое;
- исполнение — тип 1;
- расположение круглого сечения — по оси прямоугольного корпуса;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры прямоугольного сечения — от 100×100 до 3000×3000 мм;
- диаметр круглого сечения — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольное соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на круглое сечение, угловой правый (тип 2)
Переход предназначен для соединения прямоугольного воздуховода с круглым каналом в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить форму проходного сечения и сместить вентиляционную трассу.
В исполнении «угловой правый, тип 2» круглый патрубок смещён вправо относительно оси прямоугольного корпуса. Такая конструкция применяется при обходе строительных конструкций и оборудования, а также при привязке воздуховода к заданной монтажной плоскости.
Размер прямоугольного сечения обозначается A×B и выбирается от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглого присоединения выбирается от 100 до 1250 мм. Длина перехода подбирается автоматически с учётом выбранных размеров и диаметра.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Со стороны прямоугольного сечения устанавливается фланец из монтажной шины №20 или №30 толщиной 0,7 мм. Круглая часть выполняется под стандартное соединение круглых воздуховодов.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже прямоугольное фланцевое соединение собирают с уплотнителем, а круглую сторону фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — угловой правый переход с прямоугольного сечения на круглое;
- исполнение — тип 2;
- направление смещения круглого патрубка — вправо;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры прямоугольного сечения — от 100×100 до 3000×3000 мм;
- диаметр круглого сечения — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольное соединение — фланцевое;
- единица продажи — штука.
Оцинкованный переход с прямоугольного сечения на круглое сечение, угловой левый, тип 3
Переход предназначен для соединения прямоугольных и круглых участков вентиляционной системы при несовпадении осей воздуховодов.
В исполнении типа 3 круглый патрубок смещён влево относительно оси прямоугольного корпуса. Такая конструкция применяется для привязки воздуховода к строительным конструкциям или вентиляционному оборудованию, а также при ограниченном монтажном пространстве.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглый патрубок имеет стандартное присоединение к воздуховоду.
При монтаже прямоугольное фланцевое соединение уплотняют и стягивают, а круглый стык фиксируют и герметизируют в соответствии с проектом. Фактическая толщина металла соответствует выбранному значению без минусовых допусков.
Основные характеристики:
- тип — угловой левый переход с прямоугольного сечения на круглое, тип 3;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- смещение круглого патрубка — влево относительно оси прямоугольного корпуса;
- размеры прямоугольного сечения A×B — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5; 0,7; 0,8; 0,9; 1,0 мм или автоматический подбор;
- прямоугольный фланец — шина №20 или №30 толщиной 0,7 мм;
- единица продажи — штука.
Оцинкованный переход с прямоугольного сечения на круглое сечение, односторонний левый, тип 4
Переход предназначен для соединения прямоугольных и круглых участков вентиляционной системы с односторонним смещением круглого патрубка.
В исполнении типа 4 круглый патрубок смещён влево при сохранении одной базовой плоскости прямоугольного корпуса. Такая конструкция применяется при изменении формы канала с привязкой к стене, перекрытию или другому элементу конструкции.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглая сторона выполнена для стандартного соединения с круглым воздуховодом.
При монтаже прямоугольное фланцевое соединение уплотняют и стягивают, а круглый стык фиксируют и герметизируют в соответствии с проектом. Фактическая толщина металла соответствует выбранному значению без минусовых допусков.
Основные характеристики:
- тип — односторонний левый переход с прямоугольного сечения на круглое, тип 4;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- смещение круглого патрубка — влево с сохранением одной базовой плоскости корпуса;
- размеры прямоугольного сечения A×B — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5; 0,7; 0,8; 0,9; 1,0 мм или автоматический подбор;
- прямоугольный фланец — шина №20 или №30 толщиной 0,7 мм;
- единица продажи — штука.
Оцинкованный переход с прямоугольного сечения на круглое сечение, односторонний, тип 5
Переход предназначен для соединения прямоугольного и круглого участков вентиляционной системы с односторонним смещением круглого патрубка.
В исполнении типа 5 круглый патрубок смещён относительно прямоугольного корпуса с сохранением одной базовой стороны. Смещение выполняется по стороне B, что позволяет привязать трассу к строительным конструкциям или существующим инженерным коммуникациям.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглая сторона выполнена для стандартного соединения с круглым воздуховодом.
При монтаже прямоугольный фланцевый стык уплотняют и стягивают, а круглый — фиксируют и герметизируют по проекту. Фактическая толщина металла соответствует выбранному значению без минусовых допусков.
Основные характеристики:
- тип — односторонний переход с прямоугольного сечения на круглое, тип 5;
- смещение — по стороне B с сохранением одной базовой стороны;
- прямоугольное сечение A×B — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- единица продажи — штука.
Оцинкованный переход с прямоугольного сечения на круглое сечение с нестандартным смещением, тип 6
Переход предназначен для соединения прямоугольного и круглого участков вентиляционной системы при нестандартном взаимном положении присоединений.
В исполнении типа 6 круглый патрубок смещается относительно прямоугольного корпуса по индивидуально заданным параметрам. Требуемое взаимное смещение присоединительных сечений задаётся значениями E и F по проекту или спецификации. Такая конструкция применяется при сложной трассировке, привязке к оборудованию и обходе строительных конструкций.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Значения E и F выбираются от 100 до 1000 мм с шагом 50 мм; длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглая сторона выполнена для стандартного соединения с круглым воздуховодом.
При монтаже прямоугольный фланцевый стык уплотняют и стягивают, а круглый — фиксируют и герметизируют по проекту. Фактическая толщина металла соответствует выбранному значению без минусовых допусков.
Основные характеристики:
- тип — переход с нестандартным смещением, тип 6;
- параметры смещения — E и F по проекту или спецификации;
- прямоугольное сечение — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- единица продажи — штука.
Лист оцинкованный шириной 1250 мм
Оцинкованный лист изготавливается из рулонной стали шириной 1250 мм и применяется для производства прямых участков воздуховодов, фасонных изделий и нестандартных элементов вентиляционных систем. Материал используется как заготовка для раскроя, гибки и формирования деталей по проектным размерам.
Сталь соответствует требованиям ГОСТ 14918-2020 и имеет защитное цинковое покрытие. При заказе выбирается толщина листа 0,5; 0,7; 0,8; 0,9 или 1,0 мм. Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков.
В конфигураторе доступны стандартные отрезы длиной 1000, 1500, 2000, 2500 и 3000 мм. Если для производства или монтажа требуется другой размер, необходимую длину можно согласовать отдельно при оформлении заказа.
Листовой оцинкованный металл предназначен для профессионального использования производственными, строительными и монтажными организациями. Заготовки подходят для изготовления вентиляционных коробов, переходов, отводов, врезок, кожухов и других изделий из оцинкованной стали.
Перед заказом необходимо выбрать толщину металла, стандартную длину и количество листов. Если требуется нестандартный отрез, его длину следует указать менеджеру в спецификации или заявке на расчёт.
Основные характеристики:
- тип — листовая заготовка из рулонной стали;
- материал — оцинкованная сталь;
- ширина — 1250 мм;
- стандартная длина — 1000, 1500, 2000, 2500 или 3000 мм;
- другая длина — по предварительному согласованию;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- назначение — раскрой и изготовление изделий из оцинкованной стали;
- единица продажи — штука.
Прямоугольная оцинкованная врезка в плоскость без фланца с отбортовкой
Врезка предназначена для подключения дополнительного прямоугольного воздуховода к магистральному каналу. Монтаж выполняется в плоскость стенки основного воздуховода по предварительно подготовленному технологическому отверстию.
Врезка выполнена без фланца. В месте крепления к основному воздуховоду предусмотрена отбортовка по периметру, обеспечивающая жёсткость изделия и удобство монтажа.
Отбортовку закрепляют на стенке воздуховода саморезами, заклёпками или другим предусмотренным проектом крепежом. После установки соединение герметизируют по всему периметру.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры врезки A×B выбираются от 50 до 3000 мм с шагом 50 мм, высота — от 50 до 500 мм. Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор.
Врезка применяется при создании новых ответвлений и модернизации существующих вентиляционных сетей. Герметичность соединения зависит от правильного крепления и уплотнения при монтаже. Фактическая толщина металла соответствует выбранному значению без минусовых допусков.
Основные характеристики:
- тип — прямоугольная врезка в плоскость без фланца;
- конструкция — с отбортовкой по периметру;
- размеры врезки — от 50 до 3000 мм;
- высота — от 50 до 500 мм;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- монтаж — на плоскую стенку воздуховода;
- единица продажи — штука.
Прямоугольная оцинкованная врезка в плоскость с фланцем и отбортовкой
Врезка предназначена для подключения дополнительного прямоугольного воздуховода или вентиляционного оборудования к магистральному каналу с последующим фланцевым соединением. Монтаж выполняется в плоскость стенки основного воздуховода.
В месте крепления к магистральному каналу предусмотрена отбортовка по периметру, обеспечивающая жёсткость изделия и удобство монтажа. Со стороны подключения установлен фланец для соединения с ответным элементом.
В стенке основного воздуховода подготавливают технологическое отверстие по размерам врезки. Изделие закрепляют и герметизируют по периметру, после чего к фланцу присоединяют воздуховод, фасонное изделие или оборудование.
Врезка изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры A×B выбираются от 50 до 3000 мм с шагом 50 мм, высота — от 50 до 500 мм. Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор.
Фланец изготавливается из монтажной шины №20 или №30 толщиной 0,7 мм в зависимости от периметра сечения. Герметичность узла зависит от правильного крепления и уплотнения при монтаже. Фактическая толщина металла соответствует выбранному значению без минусовых допусков.
Основные характеристики:
- тип — прямоугольная врезка в плоскость с фланцем;
- конструкция — с отбортовкой и установленным фланцем;
- размеры врезки — от 50 до 3000 мм;
- высота — от 50 до 500 мм;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- фланец — шина №20 или №30 толщиной 0,7 мм;
- единица продажи — штука.
Производство прямоугольных воздуховодов из оцинкованной стали
Завод «ВентСистемс» осуществляет производство прямоугольных воздуховодов и фасонных изделий из оцинкованной стали для систем общеобменной вентиляции и кондиционирования на объектах гражданского и промышленного строительства. Прямые участки прямоугольного сечения применяются в условиях ограниченного межпотолочного пространства, когда требуется сохранить проектную высоту помещений при высокой пропускной способности канала. Плоская геометрия изделий позволяет эффективно прокладывать магистрали вдоль строительных конструкций и минимизировать пересечения с другими инженерными сетями.
Конструктив и стандарты качества
Производство ведётся на автоматизированных линиях, обеспечивающих точную геометрию изделий и соблюдение классов герметичности «Н» (нормальный) и «П» (плотный) в соответствии с требованиями СП 60.13330. В качестве материала используется оцинкованная сталь по ГОСТ 14918-2020 толщиной от 0,5 до 1,2 мм — строго в соответствии с проектной спецификацией.
Стандартная длина прямого участка составляет 1250 мм. При необходимости изготавливаются нестандартные элементы любой длины и соотношения сторон (A×B), включая доборные вставки и участки сложной конфигурации.
Соединения и комплектация
Стыковка секций выполняется на фланцах с применением монтажной шины (шинорейка No20 или No30 в зависимости от периметра сечения). Такое решение обеспечивает жёсткость трассы и стабильную геометрию соединения при монтаже.
Для полной комплектации объекта завод поставляет крепёж и расходные материалы: болты, гайки, шайбы, саморезы, уплотнительную ленту. В составе вентиляционных систем также применяются сертифицированные противопожарные клапаны.
Усиленная монтажная шина 0,7 мм
Ключевое отличие производства «ВентСистемс» — применение монтажной шины толщиной 0,7 мм. В отличие от распространённых на рынке решений толщиной 0,45–0,55 мм, усиленная шина сохраняет геометрию рамки при транспортировке и затяжке болтовых соединений. Это исключает деформацию фланцевой рамки, нарушение плоскостности соединения и необходимость восстановления элементов перед монтажом.
Воздуховоды поставляются на объект в состоянии, полностью готовом к установке.
Гарантия фактической толщины металла
Завод строго соблюдает заявленную толщину оцинкованной стали. Если в заказе указано 0,5; 0,7 или 1,0 мм, изделия изготавливаются именно из металла соответствующей толщины — без занижений и подмен.
На рынке нередко используется металл меньшей фактической толщины при заявленных параметрах. Производство «ВентСистемс» основано на фактических, а не номинальных характеристиках, что обеспечивает расчётную жёсткость конструкции и соответствие требованиям проектного и технического надзора.
Монтаж и аэродинамика
Прямоугольные воздуховоды удобны при монтаже благодаря плотному прилеганию к потолку и стенам и возможности крепления на шпильки или траверсы. При проектировании необходимо учитывать более высокое аэродинамическое сопротивление прямоугольных каналов по сравнению с круглыми воздуховодами.
Для снижения уровня шума и выравнивания воздушного потока рекомендуется применение фасонных изделий с плавным радиусом поворота и шумоглушителей, соответствующих параметрам системы. Автоматизированный раскрой и точная геометрия исключают необходимость подгонки элементов непосредственно на объекте.
