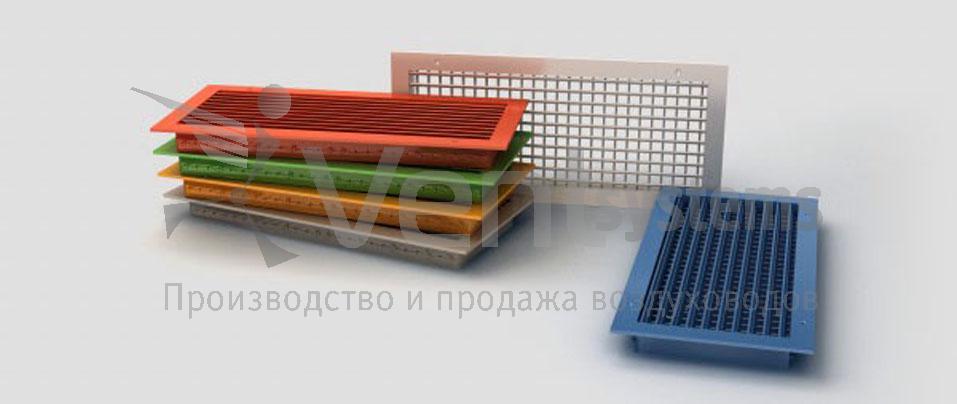

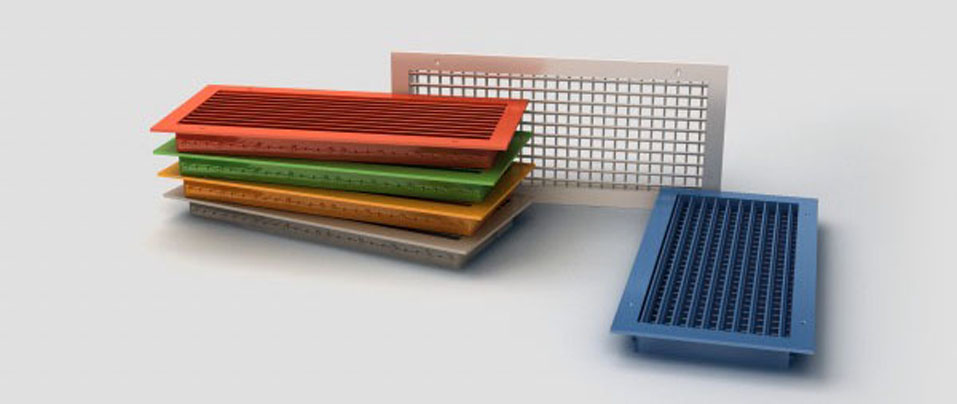

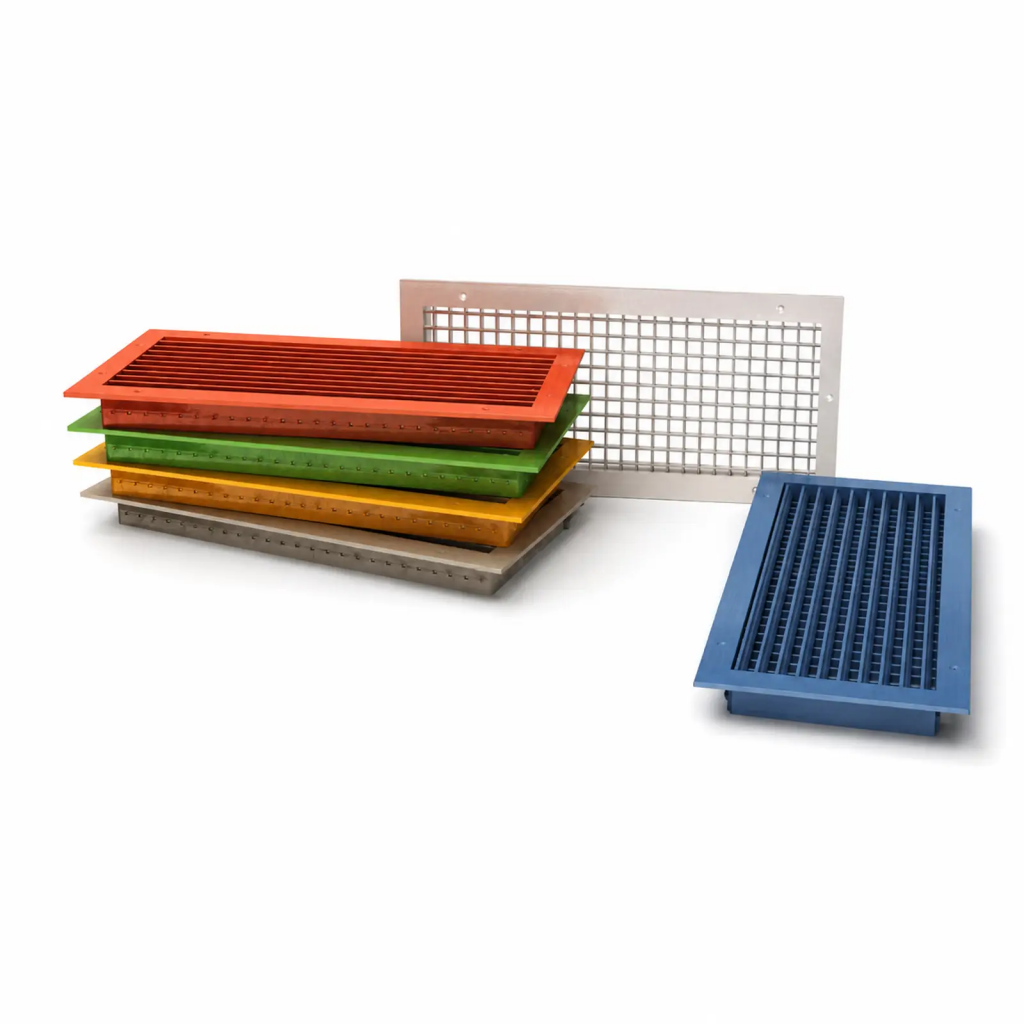

Вентиляционная решетка ВР-КВ (без КРВ-1)
Вентиляционная решетка ВР-КВ предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Два взаимно перпендикулярных ряда регулируемых жалюзи позволяют изменять направление воздушного потока в горизонтальной и вертикальной плоскостях. Представленное в этой карточке исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки последовательно установлены горизонтальные и вертикальные жалюзи каплевидного профиля.
Угол каждой жалюзи регулируется вручную, индивидуально и независимо от остальных. Такая конструкция позволяет направлять воздушный поток в требуемую сторону непосредственно после установки решетки.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+47,5 × B+47,5 мм. При ширине A>500 мм устанавливается перемычка.
Профиль рамки имеет ширину 30 мм, глубину 45 мм и толщину 1,2 мм. Высота профиля жалюзи составляет 18 мм. Для перемычки применяется профиль размером 30 × 30 мм и толщиной 2 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление. Требуемый вариант крепления согласовывается при заказе.
Техническая информация
Посадочные и габаритные размеры
Профили рамки, жалюзи и перемычки
Монтаж при помощи винтового соединения
Скрытое крепление
Условное обозначение
ВР-КВ A × B (Z) RAL 0000, где A × B — размер монтажного проема, Z — скрытое крепление, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Основные характеристики
- модель — ВР-КВ;
- тип — двухрядная регулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные и вертикальные;
- регулировка жалюзи — индивидуальная, ручная;
- клапан расхода воздуха КРВ-1 — отсутствует;
- глубина профиля рамки — 45 мм;
- габариты лицевой части — A+47,5 × B+47,5 мм;
- коэффициент свободного сечения — 0,62;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
